اس ام دی (smd) چیست؟ و چه کاربردی دارد؟
SMD یا Surface Mount Device یک فناوری پیشرفته است که به روش نصب قطعات الکترونیکی بر روی سطح برد مدار چاپی اشاره دارد. این روش به دلیل اندازه کوچک و قابلیت نصب آسان، مزایای زیادی نسبت به تکنیک‌های قدیمی‌تر مانند DIP (Dual In-line Package) دارد.
اس ام دی به طور گسترده‌ای در تولید LED ها، به ویژه SMD LED ها، مورد استفاده قرار می‌گیرد. این دیودها به دلیل مصرف انرژی پایین، تولید حرارت کمتر و عمر طولانی‌تر، انتخاب ایده‌آلی برای سیستم‌های روشنایی مدرن و محصولات الکترونیکی هستند.
در صنایع مختلفی از جمله روشنایی، تابلوسازی، خودروسازی و تجهیزات پزشکی، SMD کاربرد دارد. برای مثال، در تابلوهای تبلیغاتی، نورپردازی داخل خودروها و دستگاه‌های الکترونیکی مانند تلویزیون و گوشی‌های هوشمند، استفاده می‌شود.
مزایای SMD شامل کاهش هزینه تولید، افزایش سرعت تولید، و بهبود کیفیت و قابلیت اطمینان مدارها است. به همین دلیل، این تکنولوژی به یکی از اجزای کلیدی در صنعت الکترونیک تبدیل شده است.
SMD LED (مخفف Surface-Mount-Device, Light-Emitting-Diode) نوعی LED است که با داشتن کپسوله 3 در 1 مشخص می شود، به این معنی که هر 3 رنگ (قرمز، سبز، آبی) را در یک سیستم ادغام می کند. مونتاژ روی برد مدار توسط فرآیند پلاریزاسیون در جلوی ماژول LED انجام می شود.
یکی از بزرگ ترین پیشرفت‌های این نوع تکنولوژی نورافکن‌های SMD است که خروجی لومن بالاتر با مصرف انرژی کمتر ارائه می دهند، که آن ها را نسبت به چراغ های LED قدیمی تر، قدرتمند تر و کارآمد تر می کند.
قطعات DIP مخفف عبارت Dual In-line Pin به معنی حضور 2 مسیر پین یا پایه است. این نوع قطعات داخل برد قرار گرفته و از زیر لحیم می شوند.
تفاوت اصلی قطعات اس ام دی و DIP در روش نصب آنها می باشد. در قطعات اس ام دی، قطعات بر روی سطح برد قرار گرفته و از روی سطح لحیم می شوند. این روش باعث می شود که بردهای مدار چاپی کوچکتر، سبکتر و ارزانتر شوند. همچنین، استفاده از قطعات اس ام دی باعث می شود که سرعت تولید بردهای مدار چاپی افزایش یابد.
SMD به معنای دیود روی سطح است. این فناوری بهتر از نسل اول LED های DIP است. LED های نوع SMD بر روی یک بستر آلومینیومی نصب شده و در یک رزین اپوکسی پوشانده شده اند.
لامپ‌های ال ای دی برق یا چراغ های پایین معمولاً شامل 3 یا 4 تراشه ی LED با قدرت بالا هستند که با هم ترکیب می شوند تا یک پرتو ی متمرکز از نور، معمولاً با زاویه 25 یا 40 درجه ایجاد کنند. لامپ های LED SMD از مجموعه ای از تراشه های LED بسیار کوچک تشکیل شده اند که معمولاً حدود 20 عدد در هر لامپ می باشد.
برای یک نوار LED در یک محیط معمولی در دمای اتاق 24 درجه ی سانتیگراد، می توانید انتظار داشته باشید که نوار LED به دمای 54 درجه ی سانتی گراد برسد.
ال ای دی های SMD به طور گسترده در سیستم های روشنایی خانگی و صنعتی، وسایل نقلیه و همچنین وسایل الکترونیکی شخصی مانند صفحه نمایش LED، تلویزیون، پروژکتور و غیره استفاده می شود. ال ای دی های SMD با سیستم RGB برای نورپردازی تزئینی و صفحه نمایش های بزرگ تصویر تمام رنگی استفاده می شود.
مطلب پیشنهادی: خرید ورق پی وی سی
قطعات اس ام دی در انواع مختلفی تولید می شوند. برخی از رایج ترین انواع قطعات اس ام دی عبارتند از:
اس ام دی های قرمز، سبز و آبی به صورت بصری در یک نقطه جمع می شوند و رنگ سیاه یا سفید را تولید می کنند. این نقطه یا دایره یا مربع است که قطر آن فقط چند میلی متر است. این ماژول ها را می توان تا اندازه 1 میلی متر ساخت.
SMD به معنای دیود روی سطح است. این فناوری بهتر از نسل اول LED های DIP است. LED های نوع SMD بر روی یک بستر آلومینیومی نصب شده و در یک رزین اپوکسی پوشانده شده اند.
اس ام دی پرژکتوری از اس ام دی در حرفه ها و موارد مختلفی استفاده می شود. یکی از پرکاربرد ترین موارد استفاده از اس ام دی در اجزای مختلف ماشین می باشد. برای مثال:
اما استفاده از اس ام دی ها تنها مختص به موارد فوق نیست. همچنین می دانیم که از اس ام دی برای نورپردازی و ایجاد نما های بسیار زیبای داخلی و خارجی استفاده می شود. برای مثال از اس ام دی برای نورپردازی و طراحی نمای داخلی منازل، آسمان های مجازی متحرک، باغ و باغچه و … استفاده می گردد.
اس ام دی ها بر اساس رنگ معمولا به دو دسته تقسیم می شوند و همچنین بر اساس ساختار بدنه نیز ما انواع مختلفی از اس ام دی ها را در بازار پیدا می کنیم.
انواع اس ام دی ها (از نظر ساختار بدنه):
کاربردهای قطعات اس ام دی
قطعات اس ام دی در طیف گسترده ای از محصولات الکترونیکی کاربرد دارند. برخی از کاربردهای رایج قطعات اس ام دی عبارتند از:
مزایا استفاده از قطعات اس ام دی
استفاده از قطعات اس ام دی مزایای مختلفی دارد. برخی از مزایای استفاده از قطعات اس ام دی عبارتند از:
SMD یا Surface Mount Device، یکی از مهم‌ترین تکنولوژی‌ها در صنعت الکترونیک و روشنایی است که به دلیل ویژگی‌های برجسته آن، در بسیاری از صنایع کاربرد دارد. اس ام دی چیست؟ این فناوری از دیودهای نوری کوچک استفاده می‌کند که به صورت سطحی بر روی مدار چاپی نصب می‌شوند، و به دلیل مصرف کم انرژی و تولید حرارت پایین، به عنوان یک گزینه محبوب در صنایع مختلف شناخته می‌شود.
یکی از بزرگترین کاربردهای SMD در سیستم‌های روشنایی است. از SMD LED در تولید لامپ‌های خانگی، صنعتی و شهری استفاده می‌شود. به دلیل توان بالا و مصرف انرژی کم، این تکنولوژی توانسته جایگزین مناسبی برای لامپ‌های قدیمی DIP و COB شود. چراغ‌های SMD دارای نور یکنواخت و شدت روشنایی بالا هستند که آنها را برای محیط‌های کاری و مسکونی ایده‌آل می‌کند.
در صنعت تابلوسازی، استفاده از SMD در نورپردازی چلنیوم و لایت‌باکس بسیار رایج است. تابلوهای تبلیغاتی نیازمند نوری قوی و یکنواخت هستند که با SMD به دست می‌آید. این دیودها علاوه بر مصرف کم انرژی، دارای مقاومت بالایی در برابر شرایط جوی و رطوبت هستند که برای استفاده در فضاهای بیرونی مناسب است.
SMD ها در صنایع خودرو نیز کاربرد فراوانی دارند. از جمله در چراغ‌های داخلی و خارجی، لامپ‌های مه‌شکن و چراغ‌های LED برای تزئین و افزایش دید خودروها. این دیودها به دلیل مصرف کم و کارایی بالا، به بهبود عملکرد سیستم روشنایی خودرو کمک میکنند.
در وسایل الکترونیکی مصرفی مانند موبایل‌ها، لپ‌تاپ‌ها و تلویزیون‌ها، از SMD به عنوان منبع نور و روشنایی استفاده می‌شود. اندازه کوچک و قابلیت نصب ساده آن، باعث شده تا در دستگاه‌های الکترونیکی پیشرفته نیز به کار گرفته شود. این قطعات همچنین به کاهش اندازه و وزن مدارهای الکترونیکی کمک میکنند.
در دستگاه‌های پزشکی مانند مانیتورها و دستگاه‌های آزمایشگاهی، از SMD به عنوان بخشی از سیستم‌های نورپردازی استفاده می‌شود. این دیودها در محیط‌های حساس پزشکی به دلیل حرارت کم و روشنایی قابل کنترل، ایده‌آل هستند. علاوه بر آن، در صنایع سنگین نیز برای نورپردازی محیط‌های کارگاهی و تولیدی به کار گرفته می‌شوند.
استفاده از SMD در صنایع مختلف مزایای بسیاری دارد:
مطلب پیشنهادی : خرید پلکسی
یکی از پرکاربرد ترین موارد استفاده از اس ام دی در تابلوسازی می باشد.
یکی از پرطرفدار ترین و پر کاربرد ترین نوع مصرفی اس ام دی ها در تابلوسازی، اس ام دی های بلوکی می باشند. شکل ظاهری این اس ام دی ها نیز مانند بلوک می باشد. ابتدا یک قاب سخت با پلاستیک فشرده تهیه میکنند سپس اس ام دی های مورد نظر را داخل قاب سخت قرار داده و روی آن ها را با لایه ای از پلاستیک مخصوص و یا رزین می پوشانند.

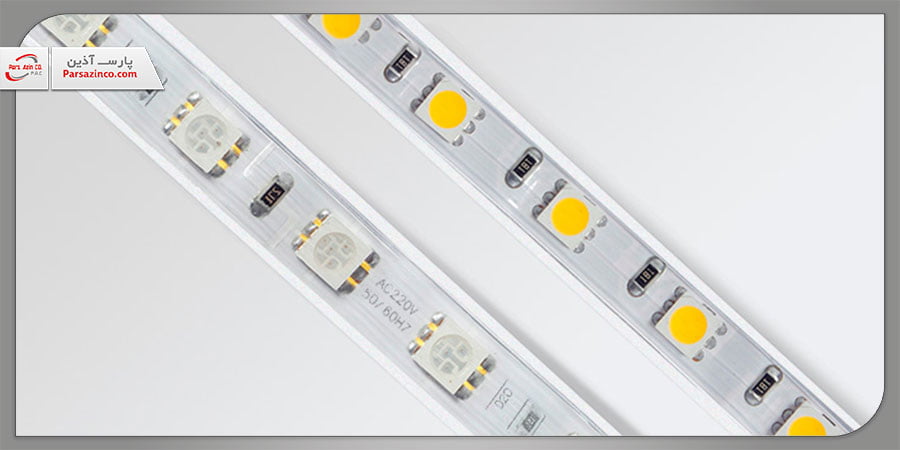

این نوع اس ام دی ها خود به دسته ی ساده و لنز دار تقسیم می شوند. همان طور که از اسم آن ها مشخص است، شکل ظاهری این نوع SMD به صورت خط می باشد، به این صورت که آن ها را روی یک خط آلومینیومی مونتاژ و سیم کشی می کنیم. این نوع اس ام دی ها معمولا در شاخه های صد سانتی متری (یک متری) تهیه می شوند.
در تابلو های لایت باکس یا تابلو های باکس چنلیوم اغلب از اس ام دی های خطی ساده استفاده می شود، به این صورت که آن ها را به ساده ترین شیوه روی خط آلومینیومی تهیه شده، مونتاژ می کنیم.
دسته ی لنزدار آن ها مدرن تر و پرطرفدار تر از نوع ساده ی آن ها می باشد، زیرا که SMD های مورد استفاده در شاخه ی آلومینیومی قوی تر و پر نور تر هستند و همچنین بر روی اس ام دی ها یک لنز طراحی شده است که نوردهی را افزایش دهد. کاربرد این دسته بیشتر در تابلو های بزرگ باکس لایت یا فلکسی می باشد.
این نوع از اس ام دی ها از جدیدترین های بازار می باشد. این نوع SMD معمولا برای تابلو های پیکسلی استفاده می گردند.
این نوع به صورت ریسه های پلاستیکی تولید می شود به این صورت که اس ام دی ها را بر روی نوار های مخصوص مونتاز و سیم کشی می کنیم، سپس با استفاده از دستگاه های مخصوص روی آن ها روکشی از جنس پلاستیک می کشند.
